Глава 9. Избыточность в Windows Server 2016

Очень часто, когда я слышу как люди обсуждают избыточность своих серверов, обсуждение содержит множество экземпляров слова "кластер". Например, "Если мы настроим кластер для предоставления избыточности для этих серверов..." или "Наш основной вебсайт выполняется в кластере..." Хотя это и замечательно, что имеется некоторый вид применяемой в нашей системе эластичности, к которой имеет отношение данное обсуждение, зачастую это тот случай, когда кластеризация вовсе не вовлечена в процесс на самом деле. Когда мы углубляемся в подробности того как настроены их системы, мы обнаруживаем, что всю работу за них осуществляет NLB (Network Load Balancing, Балансировка сетевой нагрузки). Далее в этой главе мы обсудим действительную кластеризацию, но вначале я бы хотел начать с более общего подхода, которые делает множество служб избыточными. NLB распределяет обмен вашего уровня TCP/IP, что означает, что сами операционные системы сервера не полностью не имеют информации о том, что могут полагаться друг на друга, а избыточность собственно предоставляется на самом сетевом уровне. Это (NLB против кластеризации) может определённо вводить в заблуждение, так как даже сам Microsoft иногда ссылается на что- то как на кластер, хотя на самом деле применяется NLB для возможности осуществления таких соединений. Прекрасным примером является DirectAccess. Когда у вас есть два или более сервера DA соединённых в один массив, имеются документы TechNet и даже места внутри самой консоли, которые называют это кластером. Однако в действительности здесь нет отказоустойчивой кластеризации, та технология под капотом, которая осуществляет поток соединений к обоим этим узлам, в действительности Балансировка сетевой нагрузки Windows (Windows Network Load Balancing).

Скорее всего вы слышали некоторые имена на ранке аппаратной балансировки нагрузок - F5, Cisco, Kemp, Barracuda. Это выделенные коробки, которые могут брать направленный к определённому имени или получателю обмен и интеллектуально расщеплять этот обмен между двумя или более серверами приложений. Хотя это обычно наиболее надёжный способ, которым вы можете устанавливать NLB, он также и наиболее затратный и делающий всё окружение более сложным. Одна из функциональностей, предлагаемых этими парнями, которую не может предоставлять Балансировка сетевой нагрузки Windows, это прекращение SSL или разгрузка SSL, как мы порой называем её. Такое специализированное приспособление способно принимать обмен вебсайта от применяющего SSL компьютера пользователя и расшифровывать пакеты прежде чем отправлять их по своему пути на соответствующий вебсервер. Таким образом сам вебсервер выполняет меньшую работу, так как ему нет необходимости тратить циклы ЦПУ на шифрацию и дешифрацию пакетов. Однако, сегодня мы совсем не собираемся говорить об аппаратной балансировке сетевой нагрузки, вместо этого мы обсудим те же самые возможности NLB, которые предоставляются прямо из самого Windows Server 2016.

На протяжении многих лет я обнаруживаю, что для некоторых людей идея Балансировки сетевой нагрузки на самом деле является карусельным (round- robin) DNS. Позвольте мне привести пример этого. Скажем, у вас имеется работающий вебсайт корпоративной сети (интранета), к которому все ваши пользователи осуществляют повседневные запросы. Это делает существенным то, что вы бы хотели предоставлять некоторую избыточность такой системе и по этой причине вы настраиваете два веб сервера, на тот случай, если один из них упадёт. Однако в случае падения одного из них вы не желаете чтобы требовались выполняемые вручную шаги по отсечению отказавшего сервера в пользу дополнительного, вы хотите чтобы это происходило автоматически. На уровне DNS это возможно путём создания двух DNS записей хоста (A), которые имеют одно и то же имя, однако указывают на два различных IP адреса. Если Server01 выполняется на 10.0.0.5, а Server02 исполняется на 10.0.0.6, вы можете создать две DNS записи, причём обе с именем "INTRANET" так, чтобы одна запись хоста указвала на 10.0.0.5, а вторая запись хоста на 10.0.0.6. Это предоставит карусельный DNS, однако никакую не балансировку нагрузки в действительности. То, что по существу будет происходить когда компьютер клиента будет запрашивать INTRANET, DNS будет предоставлять им один или другой IP адрес для соединения. DNS не заботится о том, работает ли в действительности этот вебсайт, он просто выдаёт ответ с неким IP адресом. Так что вы даже могли бы настроить это для работы и оно выглядит работающим без сбоев, потому что вы можете обнаружить, что клиенты соединяются с обоими серверами, и с Server01, и с Server02, которые заблаговременно предупреждены. Если возникает событие отказа какого- либо сервера, у вас будет всё ещё достаточное число всё ещё работающих клиентов, а также большое число клиентов, которые несомненно получат сообщение Страница не может быть отображена (Page cannot be displayed), когда DNS решит отправить их к IP адресу того сервера, который в настоящий момент не работает.

Балансировка сетевой нагрузки намного умнее данного варианта. В случае падения одного из узлов в некотором массиве NLB, обмен осуществляемый на совместно используемый IP адрес будет направляться толко на тот узел, который всё ещё включён. Вскоре мы получим возможность увидеть это воочию, когда мы настроим NLB в корпоративном вебсайте для наших собственных нужд.

Балансировка сетевой нагрузки изначально разрабатывалась для приложений без состояния ("stateless"), другими словами, приложения, которые не требуют долговременно хранимого положения или состояния соединения. В приложении без состояния каждый выполняемый данным приложением запрос может цепляться Server01, а затем переключаться на Server02 без прерывания самого приложения. Некоторые приложения (такие как вебсайты) обрабатываются так очень хорошо, а некоторые нет.

Веб службы (IIS) определённо получают большинство преимуществ от такой избыточности, предоставляемой Балансировкой сетевых соединений. NLB достаточно просто настраивается и предоставляет полную избыточность для вебсайтов, которые вы должны исполнять на своих Windows Servers, причём без необходимости в каких- либо дополнительных затратах.

Другая роль, которая обычно взаимодействует с NLB это роль удалённого доступа. В особенности, DirectAccess может применять встроенную в Windows Балансировку сетевой нагрузки для предоставления вам избыточной среды терминальных серверов удалённого доступа. При настройке применения балансировки нагрузки для DirectAccess, сразу не является очевидным что вы применяете встроенное в вашу операционную систему свойство NLB, так как вы настраиваете все установки балансировки нагрузки изнутри Консоли управления Удалённым доступом (Remote Access Management Console) вместо имеющейся консоли NLB. Когда вы проходите через мастер Управления Удалённым доступом для установления балансировки нагрузки, данная консоль Удалённого доступа на самом деле обращается к механизму NLB внутри данной операционной системы и выполняет её настройку, таким образом именно её алгоритмы и транспортные механизмы являются используемыми DirectAccess частями для расщепления обмена между множеством серверов.

Одна из лучших частей использования NLB состоит в том, что вы можете вносить изменения в среду без воздействия на существующие узлы. Хотите добавить новый сервер в имеющийся массив NLB- нет проблем. Накатите его без какого- либо времени простоя. Необходимо выполнить работы по сопровождению какого- либо сервера? Даже здесь нет проблем. NLB может быть остановлен на определённом узле, на самом деле он действительно предназначен для NIC, поэтому вы можете исполнять различные режимы NLB на различных NIC на определённом сервере. Вы можете запросить NLB остановиться на определённом NIC, удаляя этот сервер из массива на это время. А что ещё лучше, если вам требуется какое- то время перед остановкой этого сервера, вы можете выполнить команду drain-stop (дренажного, иссушающего останова) вместо немедленной остановки. Это позволяет завершится обычным образов всем имеющимся в настоящий момент сеансам сетевых соединений на данном сервере. Никакие новые сеансы при этом не будут протекать через данный NIC, который вы останавливаете дренажным способом, а старые сеансы испарятся своим чередом со временем. Как только все сеансы на данном сервере завершатся, вы сможете выдернуть его и проводить на нём работы по сопровождению.

Важной для понимания концепцией являются варианты, кторые применяет Балансировка сетевых нагрузок для IP адресации. Статические IP адреса в NIC имеют название DIP (Dedicated IP Address, Выделенных IP адресов). Такие DIP являются уникальными для NIC, что очевидно означает, что каждый сервер имеет свой собственный DIP. Например, в моей среде WEB1 работает с DIP адресом 10.0.0.40, а мой сервер WEB2 имеет DIP 10.0.0.41.

Каждый сервер размещает один и тот же вебсайт, причём со своим установленным в настоящий момент соответствующим DIP. Что важно понимать, так это то, что когда между этими двумя серверами устанавливается NLB, я должен удерживать эти персональные DIP для каждой из коробок, но я буду также создавать совершенно новые IP адреса, которые будут совместно использоваться этими двумя серверами. Эти IP адреса называются VIP (Virtual IP Address, Виртуальными IP адресами). Когда мы через какое- то время будем знакомиться с настройкой NLB, я воспользуюсь для своего VIP IP адресом 10.0.0.42, который до этого момента не применялся в моеё сетевой среде.

Вот краткая хема IP адресов, которые я собираюсь применять при настройке своей Балансировки сетевой нагрузки:

При настройке моей записи DNS для intranet.contoso.local, которая является именем моего вебсайта, я создам только единственную хапись хоста (A), и она кажет на мой VIP 10.0.0.42.

Вкратце, мы находимся в реальной настройке своей балансировки нагрузки и будем принимать некоторые решения внутри этого интерфейса. Одно из основных решений состоит в том какой режим NLB мы хотим применять. По умолчанию принят Unicast (Одноадресный) и это вариант, который я вижу в основном числе компаний, настраивающих свою NLB - возможно просто потому что так принято по умолчанию и они никогда не задумываются об его изменении. Давайте потратим всего минуту и обсудим здесь каждый из возможных вариантов, чтобы убедиться, что вы можете выбрать наиболее соответствующий потребностям вашей сетевой среды.

Unicast

Здесь мы начинаем проникать в сердцевину того, как NLB распределяет пакеты по различным хостам. Так как у нас нет физического балансировщика нагрузки, который вначале принимает весь обмен, а затем принимает решение куда его отправлять, как наши серверы балансировки нагрузки принимают решение кто какой пакет потока получит?

Чтобы ответить на этот вопрос, нам необходимо вернуться слегка назад и обсудить то, как на самом деле протекает обмен внутри вашей сетевой среды. Когда вы открываете браузер на своём компьютере и посещаете HTTP://WEB1, DNS определяет, например, IP адресу значение 10.0.0.40. Когда обмен попадает на ваш коммутатор и нуждается в последующей отправки куда- то, коммутатор должен принять решение о том, куда должен проследовать обмен с 10.0.0.40. Вы можете быть знакомы с MAC адресами. Каждый NIC имеет некий MAC адрес, и когда вы назначаете некий IP адрес для какого- то NIC, он регистрирует свой собственный MAC адрес и IP в своём собственном сетевом оборудовании. Эти MAC адреса сохраняются внутри некоторой таблицы ARP, которая является расположенной в большинстве коммутаторов, маршрутизаторов и межсетевых экранов таблицей. Когда моему серверу WEB1 был назначен IP адрес 10.0.0.40, он регистрирует свой MAC адрес, как соответствующий 10.0.0.40. Когда обмену необходимо протекать на WEB1, имеющийся коммутатор учитывает, что тому обмену, который предназначен для 10.0.0.40, следует идти на такой- то NIC с определённым MAC адресом и выстреливает его соответствующим образом.

Поэтому в мире NLB, когда вы отправляете обмен на отдельный IP адрес, который разделяется между множеством NIC, как это обрабатывается на уровне MAC? Ответ для одноадресного NLB состоит в том, что данные физические адреса MAC подменяются виртуальным MAC адресом, а этот MAC назначается всем NIC внутри массива NLB. Это означает, что пакеты, протекающие на этот MAC адрес должны доставляться на все такие NIC, тем самым, на все эти серверы, которые содержатся в данном массиве. Если вы думаете об этом, как о звучащем как о том, что производится большой объём работы бесполезного сетевого обмена по его перемещению внутри коммутатора, вы будете правы.

Самое лучшее в одноадресном режиме состоит в том, что в большинстве случаев он работает без необходимости выполнять некие специальные настройки в ваших коммутаторах или прочем сетевом оборудовании. Вы настраиваете эту установку NLB и она обрабатывает всё остальное. Обратной стороной одноадресного режима является то, что из- за существования одного и того же MAC адреса на всех этих узлах это может вызывать некие проблемы взаимодействия между узлами. Другими словами, сервера, в которых включён NLB будут иметь сложности во взаимодействии с IP адресами друг друга. Если вам на самом деле требуется, чтобы эти веб серверы имели возможность общаться друг с другом непрерывно и надёжно, самое простое решение состоит в установке отдельного NIC на каждый из таких серверов и применение такого NIC для данного взаимодействия внутри массива при том, что первичные NIC остаются настроенными на NLB обмен.

Другой обратной стороной для одноадресного режима является то, что он создаёт некоторое неуправляемое заполнение коммутатора. Коммутаторы не способны изучать постоянный маршрут для виртуального адреса MAC, так как он нам необходим для доставки на все узлы в нашем массиве. Так как каждый перемещаемый в такой виртуальный MAC пакет отправляется вниз по всем проспектам коммутатора с тем, чтобы он мог достичь все свои NIC, в которых требуется эта доставка, они имеют потенциал переполнить ваши коммутаторы. Если вы беспокоитесь об этом или имеете жалобы от ваших сетевых парней о переполнении коммутаторов, вы должны захотеть проверить режимы со множеством адресов (multicast) для своего кластера NLB.

Multicast

Выбор multicast (многоадресного) режима для вашего NLB приносит некий положителный эффект и некую головную боль. Положительная сторона состоит в том, что он добавляет дополнительные MAC адреса для каждого NIC. Каждый участник NLB затем имеет два MAC адреса, первоначальный и ещё один, создаваемый механизмом NLB. Это позволяет коммутаторам и сетевому оборудованию более простые заания по изучению всех маршрутов и отправлять обмен их правильным получателям без переполнения пакетами потока. Чтобы выполнить это, вам необходимо сообщить своим коммутаторам какой MAC адрес должен получать этот обмен NLB, в противном случае вы вызовете переполнение коммутатора, как и в случае с одноадресным режимом. Сообщение вашим коммутаторам какие MAC нуждаются в таком подключении требует регистрации в ваших коммутаторах и создании некоторых статических записей ARP для улаживания этого. Для любой компании с выделенными сетевым парнями, как правило экспертами в оборудовании Cisco, это не вызовет проблем.

Если вы не знакомы с изменением таблиц ARP и добавлением статических маршрутов, это может быть слегка неприятным выполнить их правильную настройку. В конце концов, многоадресный режим в целом лучше одноадресного, однако он может быть приносящим больше административной головной боли. Моё предпочтение всё ещё склоняется к одноадресному режиму, в особенности в малом бизнесе. Я видел его применяемым во множестве различных сетевых сред без каких- либо проблем, и к тому же следование одноадресным режимом означает, что вы можете оставить программирование коммутаторов в стороне.

Multicast IGMP

Самым лучшим, но не всегда доступным, является многоадресный режим с IGMP (Multicast with Internet Group Membership Protocol). Многоадресный IGMP действительно помогает создавать множество шлюзов коммутируемого потока, но он работает только в коммутаторах, поддерживающих отслеживание IGMP. Это означает, что такой коммутатор имеет возможность заглядывать вовнутрь пакетов с множественными адресами для определения куда он в точности должен следовать. Таким образом, когда одноадресный режим создаёт по своей природе некоторое дополнительное наполнение коммутаторов, многоадресный режим может помочь уменьшать этот объём, а IGMP может подготовить такое снижение к ещё меньшим значениям.

Тот режим NLB, который вы выбираете, во многом зависит от имеющегося у вас сетевого оборудования. Если ваши серверы имеют только один NIC, попробуйте воспользоваться многоадресным режимом, иначе вы получите проблемы внутри массива. С другой стороны, если ваши коммутаторы и маршрутизаторы не поддерживают многоадресные таблицы, у вас нет выбора - одноадресный режим будет вашей единственной возможностью для настройки Балансировки сетевой нагрузки Windows.

Хватит болтовни, самое время настроить это для себя и попробовать. У меня имеются два веб сервера, работающие в моей лаборатории, WEB1 и WEB2. Оба они применяют IIS для размещения корпоративного вебсайта. Моя цель состоит в предоставлении их своим пользователям с единой записью DNS для взаимодействия с ними, однако заставляя весь этот обмен расщепляться между этими двумя серверами при помощи некоторой реальной балансировки нагрузки. Последуйте совместно с приводимыми ниже шагами и сделайте это возможным.

Перво наперво нам необходимо убедиться, что WEB1 и WEB2 готовы к выполнению Балансировки сетевой нагрузки (NLB), так как оно не устанавливается по умолчанию. NLB является свойством, доступным в Windows Server 2016, и вы добавляете в точности так же как и остальные свойства, выполняя это при помощи мастера Добавления ролей и свойств (Add roles and features). Добавьте это свойство на все сервера, которые вы желаете сделать частями своего массива NLB.

Включение поддержки MAC адресов в ВМ

Помните, когда мы обсуждали одноадресный NLB, как физические MAC адреса имеющихся NIC подменялись виртуальными MAC адресами, которые применялись для взаимодействия массива NLB? Да, виртуальным машинам это не нравится. Если вы осуществляете балансировку нагрузок физических серверов с физическими NIC, вы можете пропустить этот раздел. Однако многие из вас будут исполнять веб сервера, которые являются ВМ. Будут ли они размещаться под Hyper-V, VMware или какой- либо другой технологией виртуализации, существуют дополнительные опции в настройках самих этих виртуальных машин, которые вам придётся выполнить, чтобы эта ваша ВМ успешно соглашалась с такой подменой адресации MAC.

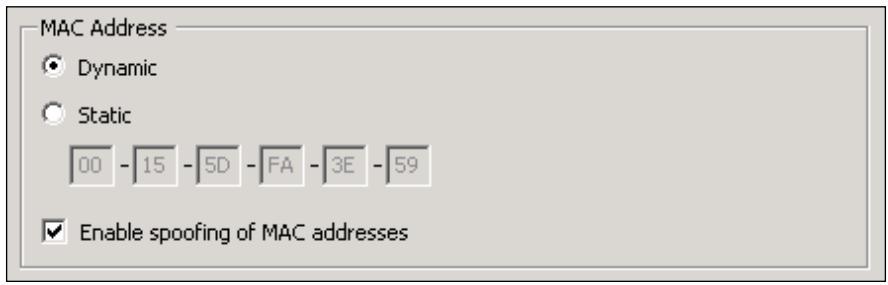

Название таких настроек будет как- то созвучно строке Enable MAC Address Spoofing (Включение подстановки MAC адреса), хотя определённое имя этой функции может отличаться в зависимости от применяемой вами технологии виртуализации. Эта настройка должна выглядеть как простая флаговая кнопка, которую вы должны включить чтобы заставить работать подстановку MAC надлежащим образом. Убедитесь, что вы сделали это для всех виртуальных машин, на которые вы будете устанавливать NLB.

Чтобы сделать эти изменения, вам необходимо остановить эти ВМ, поэтому я сейчас остановлю свои серверы WEB1 и WEB2. Теперь найдите необходимую флаговую кнопку и включите её. Так всё используемое мной основывается на технологии Microsoft, я, конечно же, применяю в качестве своей платформы Hyper-V для своих виртуальных машин в моей лаборатории. Внутри Hyper-V, если я кликну правой кнопкой по своему серверу WEB1 и проследую в настройки его ВМ, я могу кликнуть по своему сетевому адаптеру чтобы увидеть различные части, которые можно изменять в виртуальном NIC WEB1. И там имеется флаговая кнопка Enable spoofing of MAC addresses (Включение подстановки MAC адреса). Просто кликните по ней чтобы включить, и это все ваши настройки.

Если Enable spoofing of MAC addresses выделена серым цветом, помните, что данная машина должна быть полностью остановлена, прежде чем появится данная опция. Остановите её, затем откройте соответствующие Settings и посмотрите ещё раз. теперь эта опция должна быть доступна для выбора.

Давайте суммируем где мы находимся на текущий момент. У меня имеются два веб сервера, WEB1 и WEB2, причём они оба в настоящее время имеют один и тот же IP адрес. Каждый сервер имеет установленный IIS, который размещает отдельный вебсайт. Я включил на каждом из них подстановку MAC адреса и я только что завершил настройку свойства Балансировки сетевой нагрузки на каждом из веб серверов. Теперь у нас имеются все необходимые части для того чтобы сделать возможной настройку NLB и получения расщепления такого веб обмена между обоими серверами.

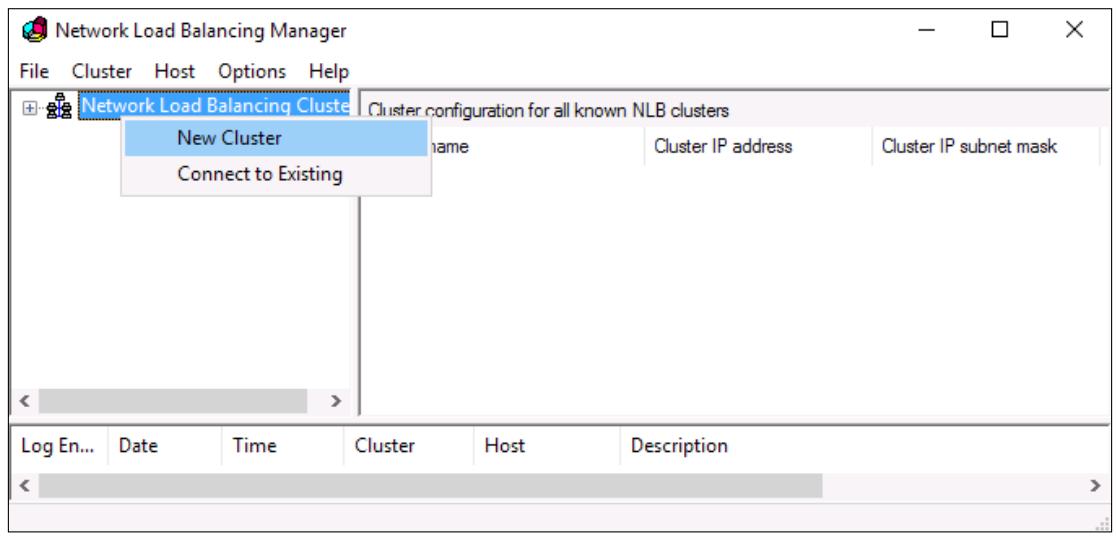

Я буду работать с WEB1 для реального осуществления настройки Балансировки сетевой нагрузки. Зарегистрируемся на нём и теперь мы получаем уведомление, что у нас имеется новый инструмент в данном перечне Средств (Tools), которые доступны в Диспетчере сервера под названием Network Load Balancing Manager (Диспетчер Балансировки сетевой нагрузки). Пройдём далее и откроем эту консоль. Когда у вас имеется открытый Диспетчер NLB, кликните правой кнопкой по Network Load Balancing Clusters (Балансировка сетевой нагрузки кластеров) и выберите New Cluster (Новый кластер).

Когда вы создадите новый кластер, важно отметить, что в настоящий момент в этом кластере не имеется ни одной машины. Даже сам сервер, на котором мы выполняем эту консоль не добавился автоматически в этот кластер, мы должны не забыть поместить его вручную в данный экран. Поэтому вначале я собираюсь набрать в поле имени свой сервер WEB1 и кликнуть Connect. После осуществления этого Диспетчер NLB опросит WEB1 на предмет NIC и выдаст мне перечень доступных NIC из которых я могу потенциально настроить NLB:

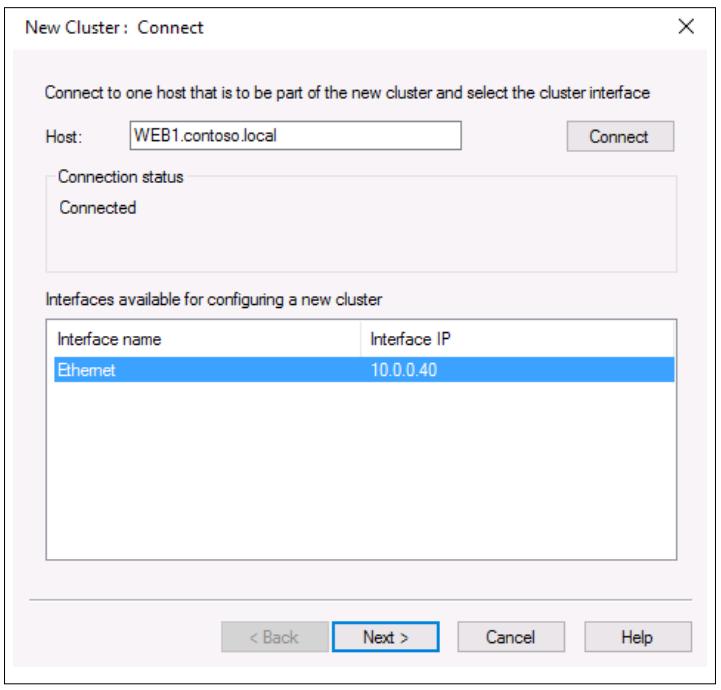

Так как в этом сервере у меня имеется только один NIC, я просто оставляю его выбранным и кликаю по Next. Следующий экран предоставляет мне возможность ввода дополнительных IP адресов для WEB1, однако так как мы исполняем только один IP адрес, я оставляю этот экран как есть и снова кликаю Next.

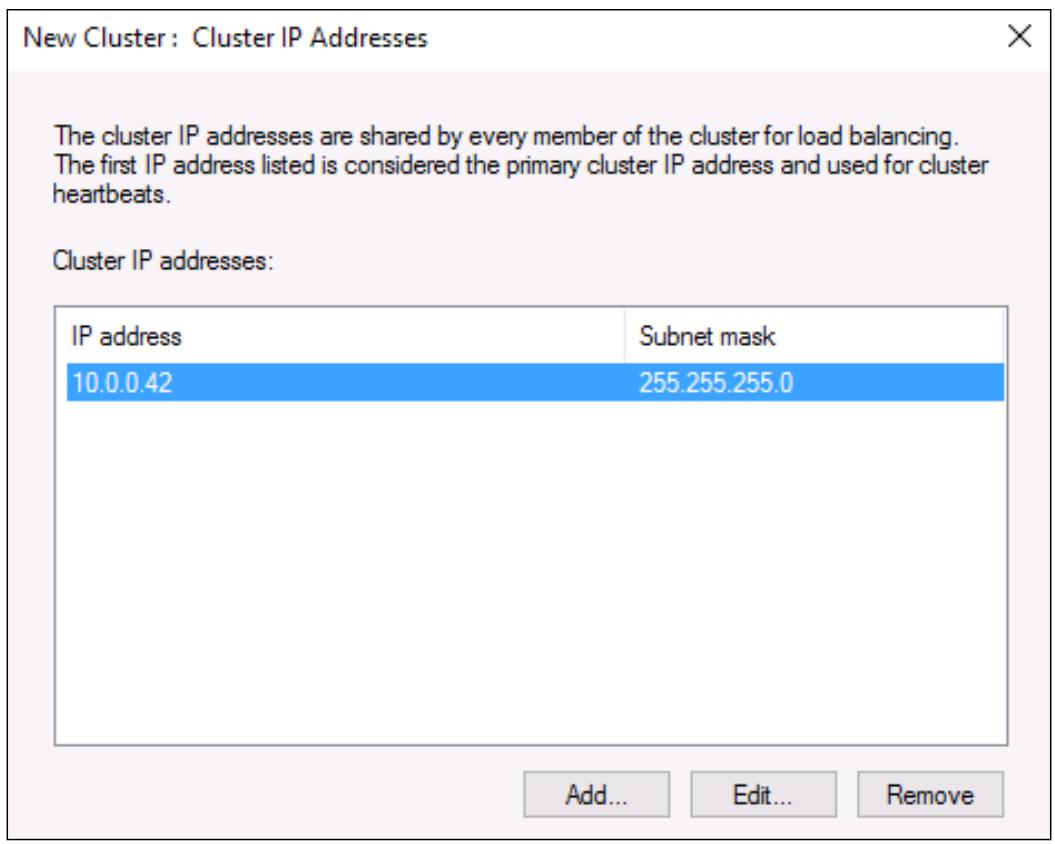

Теперь мы перемещаемся к экрану, запрашиваещему у нас ввод IP адресов Кластера. Это уже Виртуальные IP адреса (VIP, Virtual IP Addresses), которые мы собираемся прменять для взаимодействия с таким кластером NLB. Как было постулирвано ранее, мой VIP для данного вебсайта должен быть 10.0.0.42, поэтому я кликаю по кнопке Add… и ввожу этот IPv4 адрес вместе с соответствующей маской подсети:

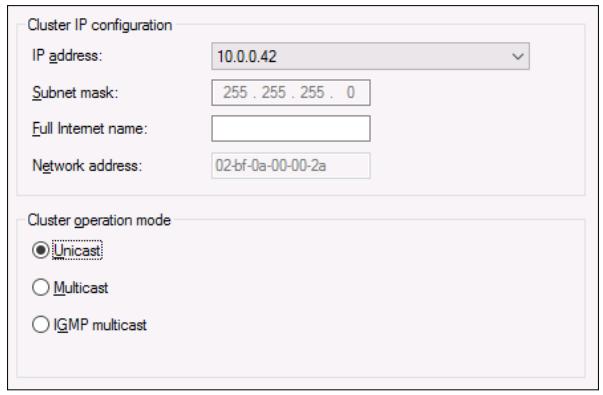

Ещё один клик по кнопке Next и мы можем теперь увидеть опцию, для которой мы хотим выполнить Cluster operation mode (Режим работы кластера). В зависимости от ваших настроек сетевой среды выберите, соотвественно, между Unicast, Multicast и IGMP multicast:

Следующий экран вашего мастера NLB предоставит вам настройку Port Rules (Правил порта). По умолчанию имеется единственное правило, которое сообщает NLB о необходимости выполнять балансировку нагрузки дюбого входящего обмена для любого порта, однако вы можете изменить это по своему желанию. Я не видел большого числа людей, определяющих здесь в данном поле правила для распределения по определённым получателям, однако одним отличным свойством в данном экране является возможность запрещать определённые диапазоны портов. Этот фрагмент может быть очень полезным, если вы желаете блокировать нежелательный обмен на имеющемся уровне NLB.

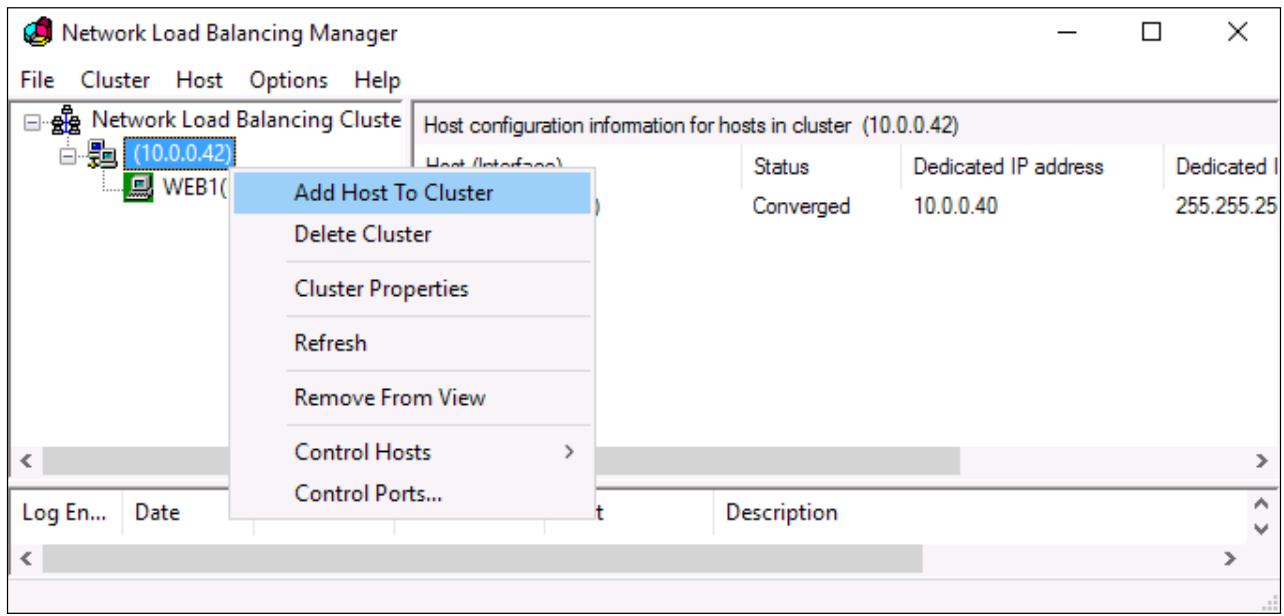

Завершите этот мастер и вы создали теперь некий NLB кластер! Однако, на данный момент времениу нас имеется заданной только информация о нашем VIP и о сервере WEB1. Мы пока не установили ничего для WEB2. Пройдите далее и кликните правой кнопкой по своему новому кластеру и выберите Add Host To Cluster (Добавить хост к кластер):

Введите имя нашего сервера WEB2 и кликните по Connect и прогуляйтесь по данному мастеру чтобы добавить второй узел NLB WEB2 в ваш кластер. Когда оба узла добавлены в этот кластер, наш массив балансировки сетевой нагрузки, или кластер, включён и готов к применению. Если вы заглянете вовнутрь имеющихся свойств NIC своих веб серверов и кликните по имеющейся там кнопке Advanced внутри свойств TCP/IP v4, вы можете увидеть, что наш новый адрес IP кластера 10.0.0.42 был добавлен к этим NIC:

Весь обмен, который предназначен для IP адреса 10.0.0.42, теперь начинает расщепляться между этими двумя узлами, однако прямо сейчас имеющиеся вебсайты, которые работают на наших серверах WEB1 и WEB2 настроены на работу только с выделенными IP адресами 10.0.0.40 и 10.0.0.41, поэтому нам необходимо проверить и отрегулировать это далее.

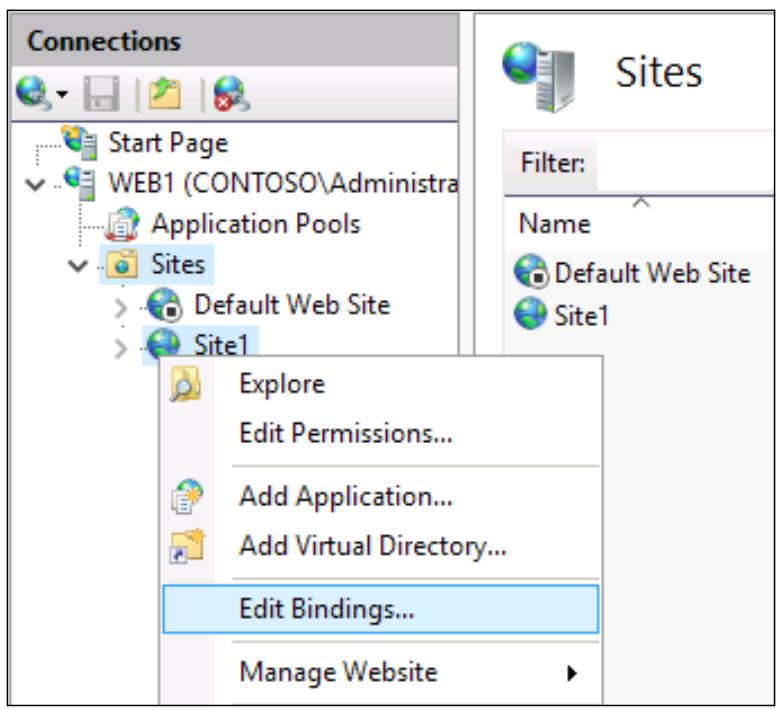

Всего лишь один быстрый шаг внутри IIS в каждом из наших веб серверов должен настроить данный вебсайт отвечать по соответствующему IP адресу. Теперь, когда настройка данного NLB была осуществлена и мы получили подтвержение, что наш новый VIP адрес 10.0.0.42 был добавлен в соответствующие NIC, мы можем использовать этот IP адрес для связывания вебсайта. Откройте консоль управления IIS и раскройте папку Sites так, чтобы вы могли видеть свойства своего вебсайта. Кликните правой кнопкой по имени этого сайта и выберите Edit Bindings….

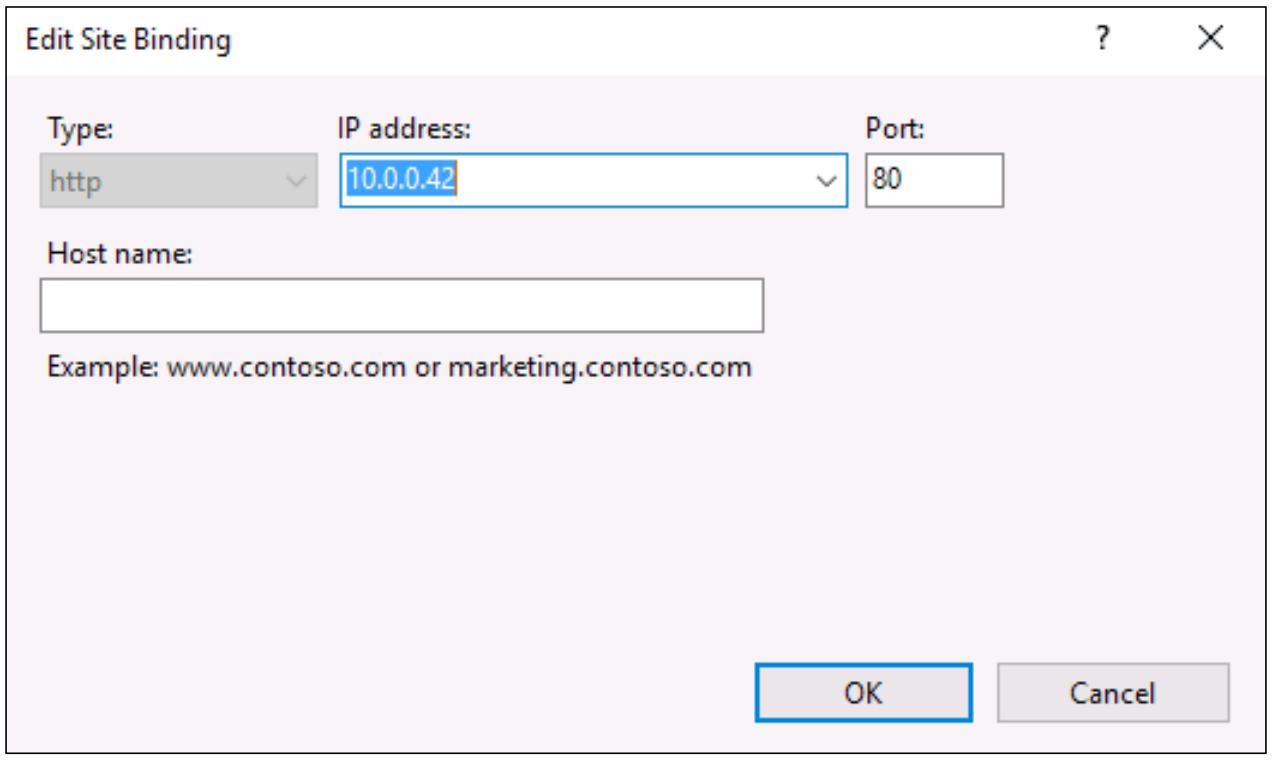

Находясь внутри Site Bindings, выберите ту связь, которую вы желаете обрабатывать и кликните кнопку Edit…. Этот корпоративный вебсайт всего лиши простой сайт HTTP, поэтому я собираюсь выбрать своё связыванеи HTTP для данного изменения. Связывание в настоящий момент настроено на 10.0.0.40 для WEB1 и на 10.0.0.41 для WEB2. Это означает, что данный вебсайт отвечает только на обмен, который поступает на данные IP адреса. Всё что мне нужно сделать, это развернуть вниз IP address для данного нового VIP, который установлен в значение 10.0.0.42. После выполнения этого изменения и нажатия на OK, данный вебсайт моментально начинает отвечать на обмен, приходящий на данный IP адрес 10.0.0.42.

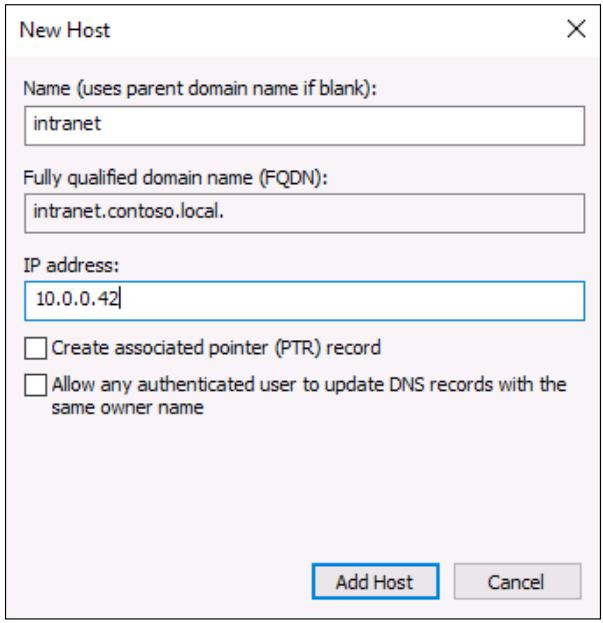

Теперь мы переходим к самому последнему фрагменту всей мозаики - DNS. Помните, мы хотим чтобы пользователи имели возможность просто вводить http://intranet в своих веб браузерах чтобы переходить на этот новый NLB вебсайт, поэтому нам необходимо настроить соответствующим образом запись Host (A) DNS. Этот процесс в точности тот же, что и для любой другой записи хост DNS, просто создайте её и укажите intranet.contoso.local на 10.0.0.42:

NLB настроен? - Проверьте.

Связывание IIS изменено? - Проверьте.

Запись DNS создана? - Проверьте.

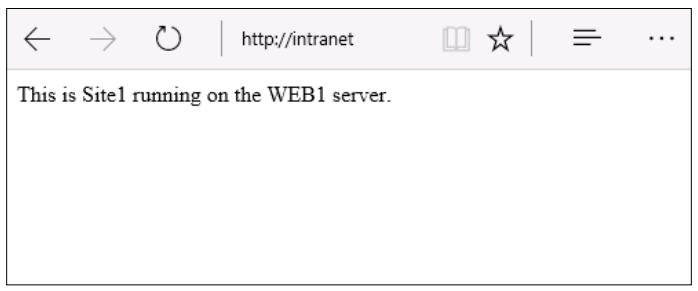

Мы готовы проверить все эти моменты. Если я открою браузер Интернет на каком- либо компьютере клиента и просмотрю http://intranet, я могу увидеть этот вебсайт!

Однако теперь можем ли мы определить, что данная балансировка нагрузки в реальности выполняется? Если я продолжу обновлять данную страницу, или выполню просмотр с другого клиента, я продолжу доступ к http://intranet и имеющийся механизм NLB от случая к случаю будет принимать решение что новый запрос следует отправлять к WEB2 вместо WEB1. Когда это произойдёт, я тогда получу вместо предыдущей такую страницу:

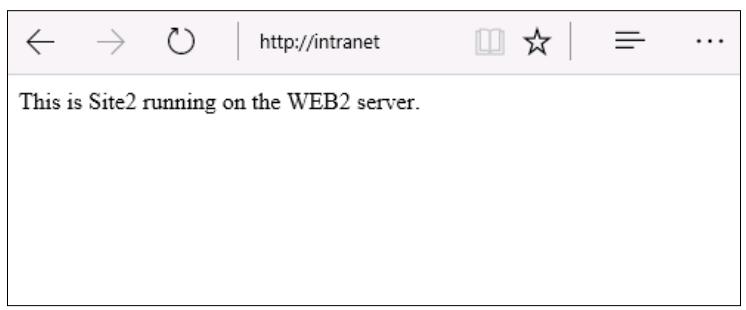

Как вы можете видеть, я изменил содержимое на WEB1 и WEB2 чтобы иметь возможность делать отличие между различными узлами, исключительно для целей данной проверки. Если это реальный промышленный корпоративный вебсайт, я бы хотел быть уверенным, что содержимое обоих сайтов было в точности одни и тем же, чтобы у пользователей не было возможности иметь информацию о наличии NLB - всё что им нужно знать, это то, что данный вебсайт является доступным и работающим, причём постоянно.

Ранее у нас имелось небольшое обсуждение о том, как коммутаторы хранят кэшируемую информацию ARP, что уменьшает то время, которое требуется данным коммутаторам при принятии решения куда должны протекать пакеты. Когда вы назначаете некому NIC какой- то адрес IP, имеющийся MAC адрес данного NIC связывается с соответствующим IP адресом внутри таблицы ARP в определённом фрагменте сетевого оборудования. Коммутаторы, маршрутизаторы, межсетевые экраны - все эти инструменты имеют то, что мы называем некоторой таблицей ARP и, таким образом, они имеют набор данных в этой таблице, который называется кэшем ARP.

При настройке NLB, в особенности в режиме одного адреса (unicast), MAC адрес ваших NIC замещается новым, виртуальным MAC адресом. Иногда имеющиеся коммутаторы и сетевое оборудование очень быстро захватывают данное изменение и они связывают такой новый MAC адрес с его новым IP адресом и всё работает просто великолепно. Однако я полагаю, что при настройке NLB следующее правило в целом верно: Чем умнее и более дорогостояще ваше оборудование, тем тупее оно становится при настройке NLB. Что я имею ввиду под этим, так это то, что сетевое оборудование может продолжать сохранять всю имеющуюся старую информацию MAC адресов, которая имеется в его таблице ARP, и при этом не проводить обновления для отражения имеющейся новой MAC адресации.

Как это выглядит в реальной жизни? Сетевой обмен перестаёт следовать к- или от- этих NIC. Иногда, когда вы устанавливаете NLB и она включает себя, весь сетевой обмен вдруг замерзает и останавливается к- или от- этих сетевых интерфейсов. Что необходимо делать для исправления данной ситуации? Иногда вы можете подождать её разрешения, в пределах нескольких минут, часов, а порой и дней, пока ваши коммутаторы сбросят старую информацию ARP и позволят новым MAC зарегистрировать себя здесь. Что можно сделать чтобы ускорить этот процесс? Сбросить имеющийся ARP кэш.

Процедура выполнения этого будет различной в зависимости от вида того сетевого оборудования, с которым вы работаете - является ли оно коммутатором или маршрутизатором, какую торговую марку оно имеет, какая у него модель и тому подобное. Но любой из этих парней должен иметь такую возможность, и она должна иметь название, созвучное обнулению имеющейся таблицы ARP. Когда вы осуществите эту функцию в своём оборудовании, это очистит данную ARP таблицу, освободится от старой информации, которая вызвала ваши проблемы и позволит новым MAC адресам зарегистрировать себя соответствующим образом в данной новой таблице.

Я просто хочу обратить внимание на это событие при настройке вами NLB, только если обнаружится прекращение поступления обмена на ваш сервер. Скорее всего это вызвано тем, что кэш ARP застрял в одном или большем числе фрагментов сетевого оборудования, которое пытается направлять весь обмен к- и от- вашего сервера.

Мы установили, что Балансировка сетевой нагрузки является великолепным решением для приложений, не запоминающих состояния и при этом первичным примером были вебсайты, которые вы пожелаете сделать высокодоступными. А что с остальными ролями или свойствами серверов, которые вы пожелаете сделать избыточными? Да, противоположностью для не запоминания состояний (stateless) является учёт состояния соединения (statefull), поэтому что мы можем предоставить для высокой доступности фрагментов технологий с запоминанием состояния соединения? Отказоустойчивая кластеризация (Failover clustering) предоставляет такой уровень возможностей и может применяться в случаях, когда узлы внутри этого кластера осуществляют доступ к совместно используемым данным. Именно это является ключевым фактором для способа разработки отказоустойчивой кластеризации, что имеющееся применяемое всеми узлами кластера хранилище должно совместно использоваться и предоставлять доступ всем узлам, которым это требуется.

Существует множество различных ролей и служб, которые могут получить преимущества от отказоустойчивой кластеризации, однако имеется четыре определённые технологии, которые составляют основу кластеров, исполняющихся в современных центрах обработки данных - Hyper-V, файловые службы, Exchange и SQL. Если вы работаете с любой из этих технологий, а имеется шанс что вы работаете сразу со всеми ними, вам необходимо изучить возможности высокой доступности, которые могут быть предоставлены вам инфраструктурой, использующей отказоустойчивую кластеризацию.

Хотя отказоустойчивая кластеризация предоставляемая Windows Server Microsoft встроена и имеет возможность очень хорошо работать прямо по выходу из коробки со многими ролями и службами, важно отметить, что вы можете устанавливать отказоустойчивую кластеризацию также и для не-Microsoft приложений. Приложения сторонних производителей, которые работают под Windows Server в вашей среде, или даже выращенное в домашних устовиях приложение, которое было построено на дому, могут также получить преимущества от отказоустойчивого кластера. раз это приложение использует совместное хранилище, и вы можете определить те задачи, которые одно должно быть способным выполнять для данных приложений со стороны инструментов кластерного администрирования - как запускать эту службу, как останавливать эту службу, как отслеживать состояние такой службы и тому подобное - вы можете взаимодействовать с такими персональными службами и приложениями из отказоустойчивого кластера и предоставлять некоторую основную избыточность практически для любого типа приложений.

Один из самых мощных примеров отказоустойчивой кластеризации высвечивается при объединении кластеризации с Hyper-V. Существует возможность построить два или более серверов Hyper-V, соединить их все вместе в кластер и предоставить им возможность каждому размещать все имеющиеся виртуальные машины, которые хранятся в этой виртуальной среде. Предоставляя всем этим серверам хоста Hyper-V доступ к одному и тому же совместно используемому хранилищу, в котором сохраняются все виртуальные жёсткие диски, и настраивая отказоустойчивую кластеризацию между всеми этими узлами, вы можете создавать невероятно мощные и отказоустойчивые решения виртуализации для своей компании. Если сервер Hyper-V отключается, все ВМ, которые работали на этом хосте Hyper-V перенесутся на другой сервер хоста Hyper-V и раскрутят себя вместо этого там. После минимального прерывания в обслуживании на время раскрутки этих ВМ, всё возвращается назад в рабочее состояние автоматически, без какого бы то ни было административного вмешательства. Что ещё лучше, как насчёт тех случаев, когда вам надо внести исправления или ещё как- нибудь вывести некий сервер хоста из рабочего состояния для работ по его обслуживанию? Вы можете легко заставить свои ВМ работать на другом сервере участнике данного кластера, причём они осуществят миграцию в реальном масштабе времени на этот сервер, так что будет нулевой простой, а затем вы вольны удалить данный узел для работ по его техническому обслуживанию и закончить работу на нём в свободное время до последующего его ввода в данный кластер. Раз мы применяем виртуальные машины и серверы для всех видов рабочих нагрузок, разве не было бы замечательно, если бы вы имели возможность избавить себя от любых единых точек отказа внутри такой среды виртуализации? Это именно то, что может предоставить отказоустойчивая кластеризация.

Кластеризация файловых серверов была доступна достаточно давно, однако изначально была полезна только применительно к документам и обычным файлам, другими словами, для информации, остающейся статической и неизменяемой на протяжении большего времени её жизни. Под натиском виртуальных машин и в настоящее время, когда мы можем применять кластеризацию для улучшения своей структуры Hyper-V что будет наилучшим вариантом хранения совместных файлов виртуальных жёстких дисков? Существенным также является и то, что вы бы могли получить преимущества от отказоустойчивой кластеризации в ваших файловых серверах чтобы включить такую высокую доступность, а именно совместно используемые сетевые хранилища, которые все могли бы размещаться в Hyper-V облачном доступе, и это будет верным решением.

В то время как первоначальная версия отказоустойчивой кластеризации файлового сервера и не была достаточно всеобъемлющей в плане обработки непрерывно открытых или изменяемых файлов, таких как файлы виртуальных жёстких дисков, Горизонтально масштабируемый файловый сервер (SOFS, Scale-Out File Server) разработан именно для этого. Если вы планируете размещать виртуальные машины при помощи Hyper-V, вы определённо пожелаете ознакомиться с возможностями отказоустойчивой кластеризации, которые доступны для использования со службами Hyper-V. Более того, если вы собираетесь применять кластеризованный хостинг Hyper-V, тогда вы несомненно пожелаете ознакомиться с Горизонтально масштабируемым файловым сервером как с технологией инфраструктуры для поддержки такой среды Hyper-V с высокой доступностью. Горизонтально масштабируемый файловый сервер помогает поддерживать отказоустойчивую кластеризацию, предоставляя файловые серверы с возможностью наличия работающими множества узлов, которые непрерывно остаются постоянно соединёнными друг с другом - таким образом, что в случае отказа одного из серверов остальные немедленно доступны перекрыть возникающий зазор, причём без процесса отсекания, который приводит к времени простоя. Это важно при рассмотрении различий между хранением статических данных, таких как документы, и хранением файлов виртуальных жёстких дисков для доступа к ним со стороны ВМ. ВМ имеют возможность оставаться в рабочем состоянии в процессе выхода из строя некоторого файлового сервера при применении Горизонтально масштабируемого файлового сервера, что достаточно невероятно!

Не упустите обсуждение совсем новых возможностей в Windows Server 2016 в конце данной главы, которые связаны с основной идеей программно определяемого хранилища (SDS, Software- Defined Storage). Поскольку Server 2016 начинает накатываться по всем центрам обработки данных, я ожидаю что мы начнём всё больше и больше слышать о паре новых элементов, имеющих названия непосредственно подключаемых пространств хранения S2D, Storage Spaces Direct) и Репликой хранения (Storage Replica). Дополнительные подробности на последующих страницах!

Поверх концепции отказоустойчивой кластеризации важно понимать, что имеются различные уровни, на которых кластеризация может приносить вам преимущества. Имеются два различных уровня, на которых вы можете применять кластеризацию. Чтобы произвести впечатление на своих друзей по HA вы можете тот или иной подход и воспользоваться всего одним из этих уровней отказоустойчивой кластеризации, либо вы можете объединять оба.

Кластеризация на уровне приложений обычно включает в себя установку отказоустойчивой кластеризации на виртуальные машины. Использование ВМ не является тяжёлым требованием, но при этом является наиболее общим способом установки. Вы можете смешивать и подгонять виртуальные машины с физическими серверами в средах кластеризации, пока каждый из серверов соответствует имеющимся критериям установки. Такой режим приложений кластеризации полезен когда вы имеете исполняющиеся внутри своей опреационной системы определённые службы или роли, которые вы бы хотели иметь избыточными. Представляйте для себя это в большей степени как возможность микрокластеризации, при которой вы на самом деле защищаетесь и делаете одну определённую компоненту своей операционной системы избыточной посредством другого узла сервера, который способен перехватывать возникающую слабину, в случае отказа вашего первичного сервера.

Если кластеризация приложения является представителем микромира, то кластеризация на уровне хоста является представителем макромира. Наилучшие пример, который я могу привести, это именно тот, с которого большинство администраторов начинают в первую очередь при отказоустойчивой кластеризации, Hyper-V. Давайте допустим, что у вас имеются два физических сервера, которые оба размещают в вашей среде виртуальные машины. Вы желаете объединить в совместный кластер эти серверы с тем, чтобы все имеющиеся размещаемые на этих серверах Hyper-V ВМ имели возможность получать избыточность от этих двух физических серверов. Если отказывает сервер Hyper-V целиком, второй из них имеет возможность раскрутить те ВМ, которые исполнялись на своём вышедшем из строя первичном узле, и после минимального прерывания в обслуживании ваши ВМ, которые размещают реальные службы возвращаются в сторй и продолжают свою работу, являясь доступными для пользователей и тех приложений, в которые они проникли.

Оба этих упомянутых выше режима кластеризации несомненно могут объединяться воедино для ещё лучшей и более выразительной истории высокой доступности. Давайте позволим этому примеру рассказать о себе самостоятельно. Если у вас имеются два сервера Hyper-V, причём каждый подготовлен для работы с последовательностями виртуальных машин. Вы применяете кластеризацию хостов между этими серверами, поэтому если физическая коробка отказывает, другая восполняет имеющийся зазор. Это само по себе великолепно, однако вы интенсивно используете SQL, и вы желаете иметь уверенность что SQL сам по себе также имеет высокую доступность. Вы можете исполнять две виртуальные машины, причём каждая из них является SQL сервером, и настроить отказоустойчивую кластеризацию прикладного уровня между этими двумя ВМ специально для имеющихся служб SQL. Таким образом, если что- то происходит с одной из виртуальных машин, вам не придётся выполнять работы по обработке отказа для резервной копии сервера Hyper-V, вместо этого ваша проблема может быть решена вторым физическим сервером. Не имелось никакой необходимости в полномасштабном приобретении Hyper-V второго физического сервера, но вы всё же применяли отказоустойчивую кластеризацию для того чтобы иметь уверенность, что SQL всегда в рабочем состоянии. Это первичный пример кластеризации поверх кластеризации, и рассуждая в таком направлении мы можем начать достаточно созидательно предоставлять различные способы, которыми мы можем применять кластеризацию в вашей сетевой среде.

Когда у вас настроена отказоустойчивая кластеризация, множество узлов остаются в постоянном взаимодействии друг с другом. Таким образом, если один из них падает, им немедленно это становится известно, и они могут перебрасывать службы на другой узел, чтобы привнести их назад в рабочее состояние. Отказоустойчивая кластеризация применяет регистрацию для отслеживания многих установок на узле. Эти идентификаторы синхронно хранятся между узлами, поэтому в случае падения одного из них такие необходимые настройки разрушаются по всем оставшимся серверам и следующему узлу в кластере сообщается о необходимости раскрутить некие приложения, ВМ или рабочие нагрузки, которые размещались на упавшем первичной коробке. Может присутствовать некая небольшая загрузка в обслуживании пока раскручиваются эти компоненты на выбранном новом узле, однако все эти процессы полностью автоматизированы и не требуют ручного вмешательства, сводя время простоя до минимума.

Если вам требуется вырезать службы с одного узла на другой в качестве запланированного события, такого как внесение исправлений или технического обслуживания, для этого даже имеется ещё лучшая версия. Применяя процесс, имеющий название Миграции в реальном времени (Live Migration), вы имеете возможность перекидывать ответственность на второй сервер с нулевыми значениями простоя. Таким образом вы можете выводить узлы из своего кластера для их обслуживания или внесения исправлений в их безопасность, либо по какой ещё причине, причём без воздействия на пользователей или время работы системы на всём её пути. Миграция в реальном масштабе времени особенно полезна для кластеров Hyperf-V, гда вам часто приходится вручную принимать решение на каком узле размещаются ваши ВМ для выполнения работы на другом узле или узлах.

Мы собираемся потратить несколько минут на настройку небольшого кластера из серверов с тем, чтобы вы могли ознакомиться с инструментами управления и моментами, с которыми следует соприкасаться при осуществлении этого. К текущему моменту я откатил назад все настройки NLB на своих серверах WEB1 и WEB2, которые я устанавливал ранее, так что теперь они опять на данный момент простые веб серверы и опять же нет никакой избыточности между ними. Давайте настроим свой первый отказоустойчивый кластер и добавим оба этих сервера в кластер.

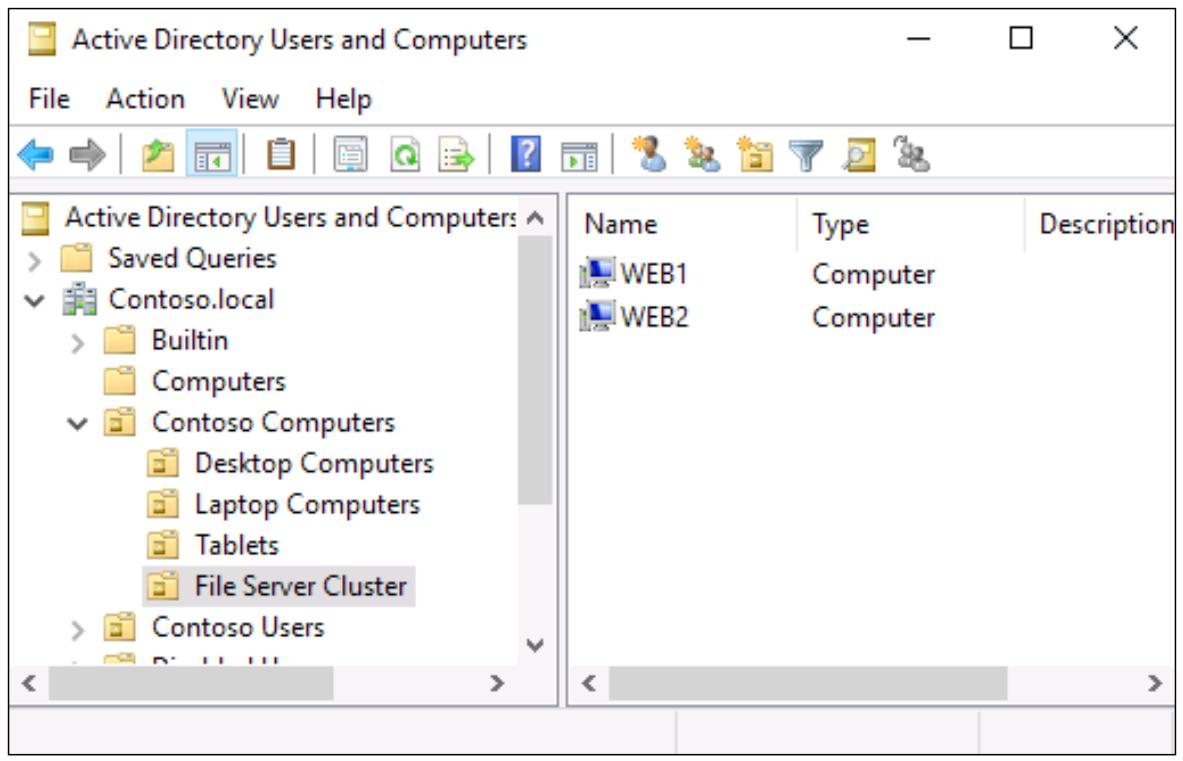

У нас уже имеются два работающих сервера с установленной на них Windows Server 2016. Ничего специального на этих серверах не настроено, но мне нужно добавить на оба роль Служб файлов и хранилища (File and Storage), так как в своём дальнейшем пути я собираюсь применять их в качестве кластера файловых серверов. Ключевым здесь является то, что по возможности вам следует иметь здесь серверы примерно одинаковые, с уже установленными ролями, которые вы собираетесь применять внутри данного кластера.

Ещё одно замечание на протяжении данной фазы построения состоит в том, что если это возможно, то наилучшим применением при кластеризации для серверов участников, располагающихся в одном и том же кластере, будет их размещение в одной и той же Организации (OU) Active Directory. Причина для этого двоякая. Во- первых, это обеспечивает вам одни и те же GPO, применяемые к этим множествам серверов при попытке сделать их настройки по возможности идентичными. Во- вторых, в процессе создания такого кластера будут создаваться автоматически некоторые объекты, причём они будут создаваться в AD, а когда серверы участники расположены в одной и той же OU, эти новые объекты будут создаваться также в этой OU. Очень часто для того, чтобы видеть все связанные с ними объекты в AD, всем работающим в кластере участникам необходимо быть частью одной и той же OU, а самой этой OU быть выделенной для данного кластера:

Теперь, когда наши серверы вкобчены и работают, мы хотим пройти далее и установить возможности кластеризации на каждый из них. отказоустойчивая кластеризация (Failover Clustering) является свойством внетри Windows Server, поэтому откройте мастер добавления ролей и свойств (Add roles and features) и добавьте его во все свои узлы кластера:

Как и в случае с большинством ролей и свойств, которые могут быть установлены в Windows Serever 2016, после реализации вы обнаружите консоль управления для него внутри меню Средства (Tools) Диспетчера сервера. Теперь загляните вовнутрь WEB1, я могу видеть, что мне стал доступен для нажатия Диспетчер отказоустойчивого кластера Failover Cluster Manager. Я собираюсь открыть этот инструмент и начать работать с настройкой своего первого кластера в этом интерфейсе управления:

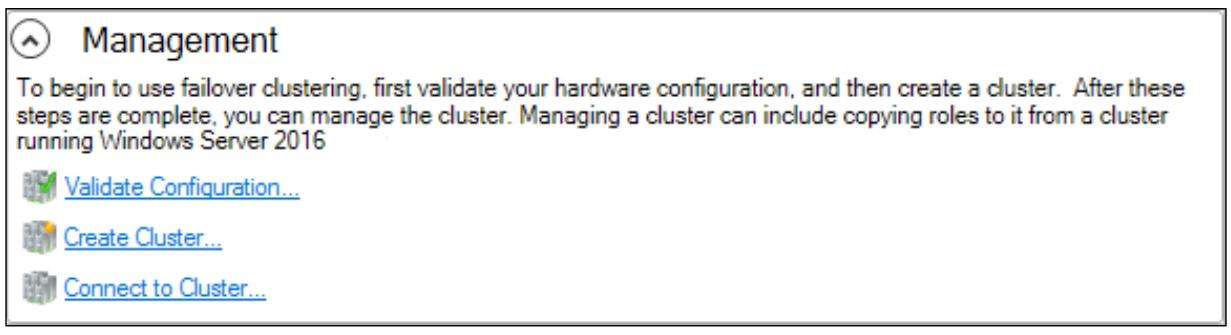

Внутри Диспетчера отказоустойчивого кластера Failover Cluster Manager, вы заметите некий перечень доступных для запуска задач в разделе Управление (Management) данной консоли, рядом с самой серединой вашего экрана:

Прежде чем вы настроите сам этот кластер или добавите в него какие- либо узлы, мы должны для начала выполнить проверку наших настроек оборудования. Отказоустойчивая кластеризация является достаточно сложным набором технологий, и имеется множество моментов при которых их неверная настройка или несовместимость могут криво настроить весь кластер. Очевидно, что вы собираетесь создать кластер для надёжного резервирования, но даже простейшая ошибка в настройке ваших серверов участников может вызвать проблемы, которых будет достаточно чтобы отказ такого узла не приводил в результате к автоматическому восстановлению, что влечёт за собой провал главной цели. Чтобы все ваши "T" пересекались пунктиром с "I", имеется некоторая очень многосторонняя проверка валидации, встроенная в ваш Диспетчер отказоустойчивого кластера. Это некий вид встроенного анализатора лучших практических приёмов. Эти проверки могут быть выполнены в любой момент, прежде чем этот кластер построен или после того как он проработал в промышленном варианте на протяжении лет. На самом деле, даже если вам придётся открыть вариант поддержки (support case) Microsoft, скорее всего, самое первое что они попросят вас, это будет как раз выполнение инструментария Проверки правильности настроек (Validate Configurations) и просьба просмотреть их вывод.

Чтобы начать наш процесс валидации, пройдите далее и кликните по ссылке с названием Validate Configurations…. Теперь вы запускаете мастер, который позволит нам выбрать фрагменты, которые являются фрагментами вашей технологии кластера, которые мы собираемся проверить на правильность. Повторим, мы должны заставить нашу "централизованную технологию управления" Microsoft задуматься и осознать, что данный мастер не имеет представления и не заботится о том, что он исполняется на одном из тех серверов участников, которые я намереваюсь сделать частью общего кластера.

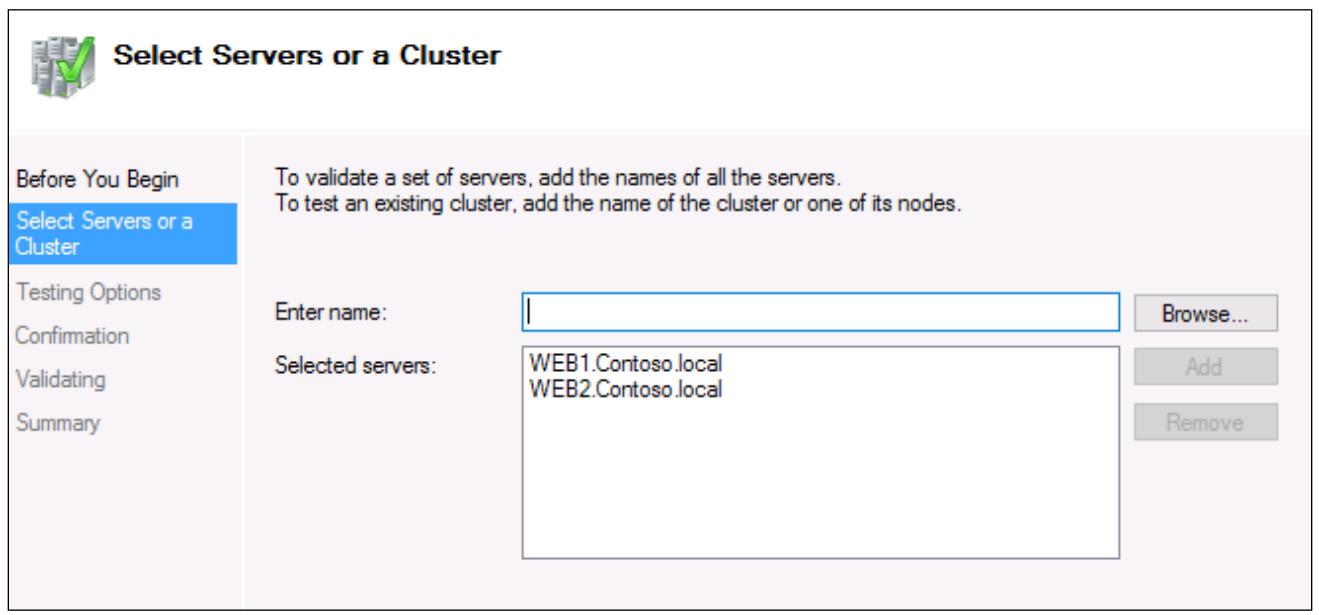

Мы должны определить все узлы серверов, которые мы бы хотели просканировать для проверок правильности, поэтому в своём случае я собираюсь сообщить ему что я бы хотел валидировать свои серверы WEB1 и WEB2.

Экран Testing Options позволяет вам выбрать радио кнопку Исполнения только выбранных мной тестов (Run only tests I select) и у вас далее будет возможность исполнять только определённые выбираемые вами тесты проверки правильности. Обычно, когда вы настраиваете совершенно новый кластер, вы захотите выполнить все эти тесты чтобы быть уверенным что всё измерено правильно. В промышленных системах, однако, вы можете выбирать ограниченное число тестов для исполнения. Это, в частности, так в отношении тестов Хранилища (Storage), так как они могут временно отключать ваш кластер при работе этих тестов, а вы не хотели бы вмешиваться в ваши промышленные службы, если вы работаете в рамках запланированного окна технического обслуживания.

Так как я настраиваю совершенно новый кластер, я собираюсь позволить исполнение всех имеющихся тестов. Поэтому я оставлю выбранной рекомендуемую опцию для исполнения всех тестов (Run all tests) и продолжить.

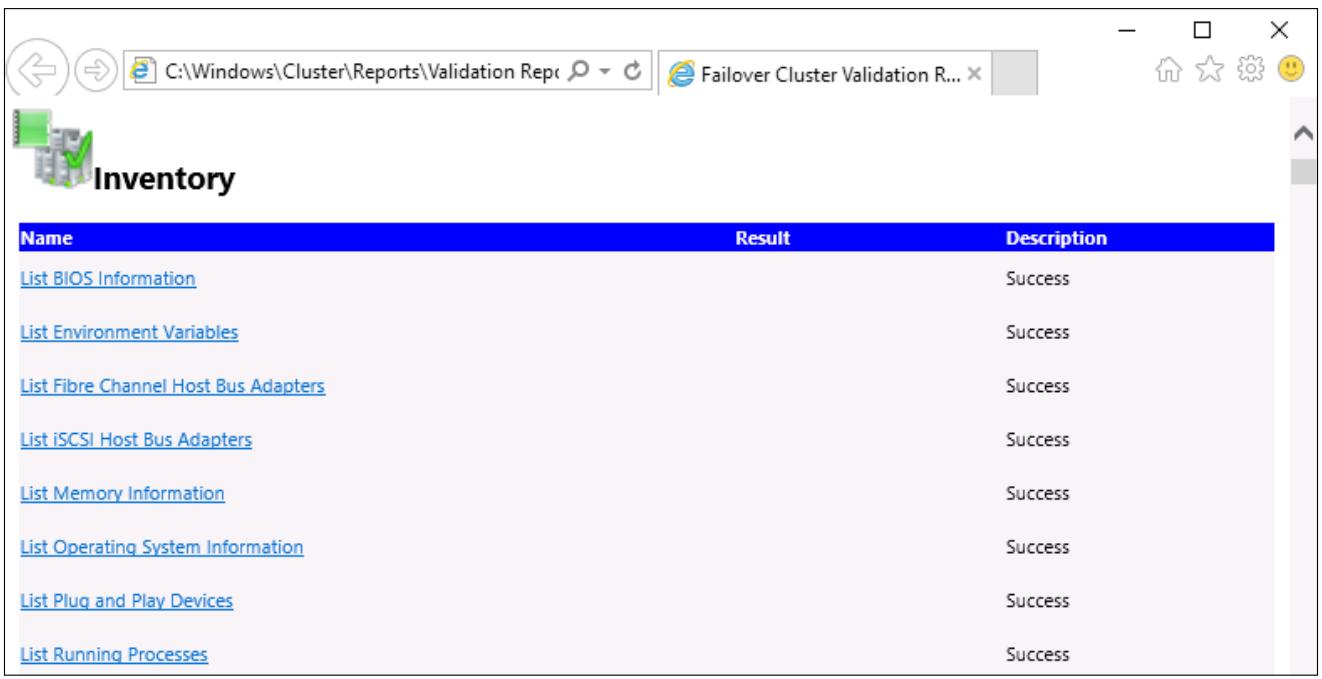

Когда все тесты завершатся, вы увидите окончательный вывод их результатов. Вы можете кликнуть по кнопке View Report… чтобы просмотреть дополнительные подробности всего что выполнено. Имейте в виду, что имеются три уровня прохождения/ отказов. Зелёное это хорошо, а красное плохо, однако жёлтое это что-то навроде это будет работать, но оно не является наилучшим вариантом. Например, у меня есть только один NIC в каждом из моих серверов и мой мастер распознает, что несомненно имеется проблема с резервированием во всех отношениях, мне необходимо иметь по крайней мере два. Он позволит такое падение и продолжит работу, но предупредит меня, что я мог бы выполнить улучшение, добавив второй NIC в каждый из своих узлов.

Между прочим, если вам придётся зарегистрироваться как администратору, как и мне, у вас не будет возможности открыть такой отчёт проверки правильности, та как браузер Edge не имеет полномочий для запуска под учётной записью администратора. Это прекрасная встроенная в Windows Server 2016 проверка безопасности, и позор мне делать что- либо с учётной записью администратора, однако, здорово - это же проверочная лаборатория. Если вы обнаружите, что вы не можете просматривать по какой- то причине данный отчёт, вы сможете обнаружить этот отчёт внутри C:\Windows\Cluster\Reports, скопируйте его на свой локальный компьютер и откройте его там.

Помните, что вы можете вернуться к процессу валидации в любой момент для проверки ваших настроек, воспользовавшись задачей Validate Configurations… внутри своего Диспетчера отказоустойчивого кластера.

Этап проверки правильности может занять некоторое время если у вас имеется множество результатов, которые подлежать исправлению прежде чем процесс будет продложен. Однако когда вы получите своб проверку валидации чистой, вы наконец готовы к построению самого кластера. Для этого кликните следующее действие, которое доступно нам в нашей консоли Диспетчера отказоустойчивого кластера - Создать кластер (Create Cluster…).

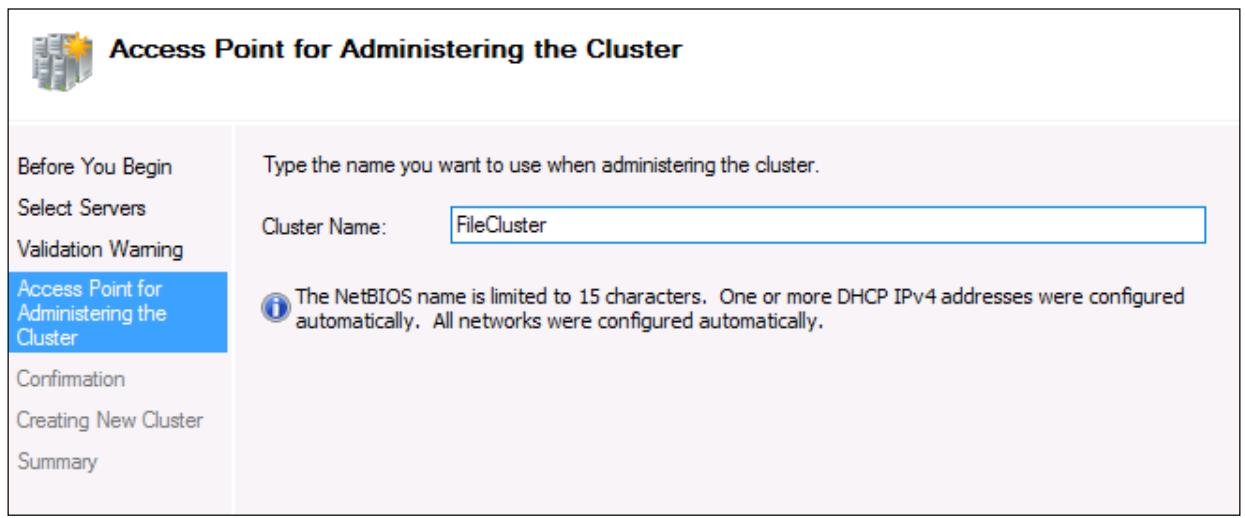

Повторим, для начала мы должны определить какие серверы мы хотим иметь частью данного нового кластера, поэтому я собираюсь снова ввести свои серверы WEB1 и WEB2. После этого у нас не так много информации для ввода о находящемся в кластере, но одно из самых ключевых мест информации содержится в экране Точки доступа для администрирования кластером (Access Point for Administering the Cluster). Именно здесь мы определяем уникальное имя, которое будет использоваться нашим кластером и совместно применяться всеми серверами участниками. Оно имеет название Объекта имени кластера (CNO, Cluster Name Object), и по завершению настройки вашего кластера вы будете видеть это имя, отображаемое в виде объекта внутри Active Directory.

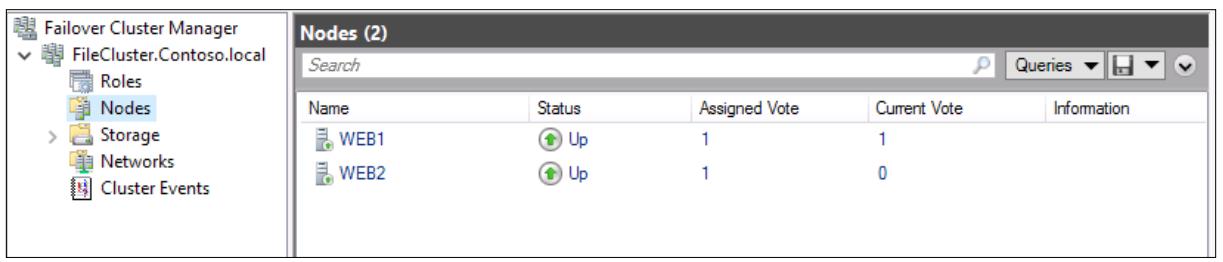

После завершения данного мастера, вы теперь сможете видеть новый кластер внутри интерфейса Диспетчера отказоустойчивого кластера, а также иметь возможность углубляться в более спуцифические функции внутри этого кластера. Существует ещё одно действие для вещей таких как Configure Role…, которое будет важным для настройки реальных функций, которые данный кластер собирается выполнять, а также Add Node…, которое является вашим местом для включения дополнительных серверов участников в данный кластер в его дальнейшем пути.

Теперь, когда мы понимаем что такое кластеризация и замарали свои руки пройдясь процессом построения своего первичного кластера, давайте просмотрим некоторые части и фрагменты работы с кластеризацией, которые являются совершенно новыми в нашей операционной системе Windows Server 2016.

Могу ли я настраивать отказоустойчивую кластеризацию по подсетям? Другими словами, если у меня имеется первичный центр обработки данных, а я также арендую пространство в CoLo по мере развития, либо у меня имеется другой центр обработки данных в моей стране - существуют ли возможности для меня настроить кластеризацию между узлами, которые физически разделены? Здесь имеется быстрый и простой ответ. Да, отказоустойчивой кластеризации всё равно! В точности также, как если бы эти серверные узлы располагались прямо рядом друг с другом, кластеризация может получать преимущества от множества площадок, каждая из которых размещает свои собственные узлы кластера, и перемещать службы взад и вперёд по этим площадкам. Ещё лучше, что в Windows Server 2016 имеются инструменты организации для управления множеством площадок, которые предоставляют вам возможность группирования участников кластера вместе на основе того, где они расположены физически. Это позволяет вам настраивать предпочтительные площадки, вместо того чтобы позволять механизмам кластеризации самостоятельно принимать решения.

Исторически у нас имелась единственная возможность установления отказоустойчивой кластеризации между узлами, которые были объединены в один и тот же домен. Windows Server 2016 привнёс возможность выйти за рамки этого ограничения, и мы можем даже строить кластер без Active Directory замешенного во что бы то ни было. В Server 2016 вы можете, конечно, всё ещё создавать кластеры, в которых все узлы присоединены к одному и тому же домену, и мы ожидаем, что это всё ещё будет верным для большинства имеющихся установок. Однако, если у вас имеются серверы, которые присоединены к различным доменам, вы можете сейчас устанавливать кластеризацию между такими узлами. более того, серверы участники в некотором кластере могут теперь быть членами рабочей группы и им даже совсем нге нужно присоединяться к какому- нибудь домену.

Хотя это и расширяет имеющиеся возможности отказоустойчивой кластеризации, это также приводит к паре ограничений. При применении многодоменной кластеризации или кластеризации с рабочей группой, вы будете ограничены исключительно применением в качестве интерфейса PowerShell. Если вы применяете для взаимодействия со своими кластерами один из инструментариев GUI, вам необходимо задуматься над этим. Вам также будет необходимо создавать локальные учётные записи пользователей, которые могут применяться кластеризацией и предоставлять их каждому из узлов этого кластера, а эти учётные записи пользователей должны иметь права администраторов для данных серверов.

Эта новая возможность, предоставляемая нам в 2016, имеет слегка странное название, но на самом деле очень крутая функция. Это нечто разработанное для того чтобы помочь тем из нас, кто применял отказоустойчивую кластеризацию для того чтобы улучшать своё окружение. Если вы работаете с кластером в настоящее время, и этот кластер является Windows Server 2012 R2, это определённо то, что вы ищете. Круговое обновление операционной системы кластера (Cluster Operating System Rolling Upgrade) делает для вас возможным обновлять операционные системы ваших узлов кластера с Server 2012 R2 до Server 2016 без простоя. Нет необходимости останавливать какую- либо из служб в ваших рабочих нагрузках Hyper-V или Горизонтально масштабируемых файловых серверов, которые применяют кластеризацию, вы просто применяете такой процесс кругового обновления и в конце него все ваши узлы кластера работают с новой Windows Server 2016, причём их кластер всё ещё активен и никто не знает даже что произошло. Конечно, кроме вас.

Это значительно отличается от предыдущего процесса обновления, при котором чтобы перенести ваш кластер на Server 2012 R2, требовалось отключать весь кластер, вводить новые узлы под управлением 2012 R2 и затем повторно устанавливать весь кластер. Это сопровождалось большим временем простоя и значительной головной болью чтобы получить уверенность что всё прошло гладко по возможности.

Хитрость, которая делает возможной такое бесшовное обновление состоит в том, что сам по себе кластер продолжает работать под функциональным уровнем (FL, functional level) 2012 R2 пока вы не выполните команду для его перескока к функциональному уровню Server 2016. Пока вы не выполните эту команду, кластеризация работает под самым старым FL, даже на имеющихся новых узлах, которые вы ввели под управлением операционной системы Server 2016. по мере обновления ваших узлов по одному за раз, все остальные узлы, которые всё ещё активны в остающемся в рабочем состоянии кластере и продолжают обслуживать своих пользователей и приложения, так что все системы работают как обычно с точки зрения рабочих нагрузок как для серверов 2012 R2, однако выполняя это на функциональном уровне 2012 R2. Это называется смешанным режимом. Он позволяет вам снимать даже самую последнюю коробку 2012 R2, изменить её на 2016, а потом повторно ввести её, причём никто не будет знать об этом. Затем, когда все обновления ОС будут завершены, исполняется команда PowerShell Update-ClusterFunctionalLevel для перескока на следующий уровень функционирования и вы получаете кластер Windows Server 2016, который бесшовно обновился с нулевым временем простоя.

Как вы можете успешно подразумевать из его названия, Эластичность виртуальной машины Virtual Machine Resiliency является улучшением в кластеризации, которая предоставляет определённые преимущества кластерам серверов Hyper-V. Во времена кластеризации Server 2012 R2 не было чем- то необычным иметь некоторые проблемы взаимодействия внутри массива или внутри кластера. Это иногда выглядело как отказ перехода, что означало, что кластер полагал, что некий узел перешёл в автономный режим, в то время, как он когда этого на самом деле не было, а также приводило к отказу, который иногда вызывал большее время простоя, чем если бы шаблоны распознавания для реального отказа просто бы оказывались слегка лучшими. Хотя для большей части кластеризации и отказоустойчивости узлов кластера это работало успешно, нет предела для совершенства. Это именно то, чему посвящена Эластичность виртуальной машины. Теперь вы можете настраивать варианты для эластичности, предоставляя возможность более конкретного определения того, какого именно поведения должны придерживаться ваши узлы в процессе отказов узла кластера. Вы можете определять такие вещи, как Уровень эластичности (Resiliency Level), который сообщает данному кластеру как ему обрабатывать отказы. Вы также можете установить свой собственный период эластичности (Resiliency Period), промежуток времени, в течение которого эти ВМ могут работать в изолированном состоянии.

Другое изменение состоит в том, что неработоспособные узлы кластера теперь помещаются в некий карантин на определяемое администратором время. Им теперь не разрешается присоединяться назад в кластер пока гни не определены как жизнеспособные и отбывшие свой срок ожидания, что предотвращает ситуации такие как узел, который застрял на цикле перезагрузки неосмотрительно подключается назад в данный кластер и вызывает непрерывные проблемы своими периодическими падениями и подъёмами.

Реплика хранения (SR, Storage Replica) является новым способом синхронизации данных между серверами. Она является технологией репликации данных, которая предоставляет возможность репликации данных между серверами на блочном уровне, даже между различными физическими площадками. Реплики хранения сами по себе являются новой формой резервирования в Windows Server 2016, которую мы ранее не наблюдали в своём мире Microsoft, в прошлом нам приходилось полагаться на инструменты сторонних производителей для такого вида возможностей. Реплика хранения также важна для обсуждения прямо на задах отказоустойчивой кластеризации, потому что SR является секретным соусо, который делает возможным проведение отказоустойчивой кластеризации для множественных площадок. Когда у вас имеется потребность размещать узлы кластера во множестве различных физических мест, вам необходим способ для того, чтобы быть уверенным что все данные, используемые даными узлами кластера непрерывно синхронизуются с тем, чтобы отказоустойчивость действительно была возможной. Такой поток данных предоставляется репликой хранения.

Существует три различных варианта которые вы можете выбрать для осуществления Реплики хранения, вот краткое изложение каждой из них чтобы вы могли определить что будет работать в вашей среде. {Прим. пер.: более подробное изложение см. Реализация Реплик хранения в нашем переводе Курса подготовки к экзамену 70-740, вышедшей в январе 2017 книги Крейга Заккера.}

Растяжимый кластер

Реплика хранения Растяжимого кластера (Stretch Cluster) именно то, что подразумевается в её названии, растяжении отдельного кластера по множеству площадок. Наилучший вариант применения, который я могу себе представить, это кластер Hyper-V. Представьте себе среду Hyper-V, которая может быть реплицирована на площадку для восстановления в аварийных ситуациях, причём всегда остающейся незамедлительно актуальной и немедленно доступной в случае возникновения непредвиденных ситуаций на основной площадке. Свойство Растяжимого кластера предоставляет возможности автоматического восстановления и асинхронной репликации.

Кластер к кластеру

Здесь мы имеем слегка отличающийся случай для другого варианта применения, класте к кластеру. при этом сценарии у вас имеется некий кластер в вашем главном центре обработки данных, который реплицируется в другой кластер, который имеется на вашей площадке для восстановления в аварийных ситуациях.

Сервер к серверу

Даже если вы не являетесь администратором кластера, это должно вызвать у вас интерес. Режим работы Реплики хранения сервер к серверу может применяться как мощный инструмент для репликации данных, вы можете представлять себе его в качестве своего нового решения резервного копирования файлов. У вас может быть два отдельных сервера работающих на двух площадках и Реплика хранения будет сохранять их данные идентичными на протяжении всего времени. Важно отметить, что режим сервер к серверу содержит ручную обработку отказа в случае падения некоторой площадки, но всё равно это очень мощное средство резервного копирования. У вас даже имеется опцтя выполнения синхронизации "сервера на самого себя" для небольшого варианта применения. Може так случиться, что малый бизнес имеет единственный файловый сервер и пока не имеет бюджета для реализации другого сервера, однако желает хранить резервную копию своих данных на том же самом сервере, где всё размещается.

Одним из отличных отправных моментов в Реплике хранения является тот факт, что она в конечном счёте допускает решения с единым производителем, причём этим производителем, конечно, будет Microsoft, для предоставления технологии по всей среде с точки зрения технологии и программного обеспечения для хранения данных и кластеризации. Оно также является достаточно равнодушным к оборудованию, предоставляя вам преимущества для применения ваших собственных предпочтений по выбору носитедей хранения данных.

Кроме того, так как хранение осуществляется на блочном уровне, не имеет значения какой тип файловой системы применяется в настоящее время, они будут реплицироваться в точности как отмечены. Microsoft говорит об этом как об "Репликации с нулевой трчкой отката" (Zero RPO replication), гарантируя вам, что никакие данные не будут утрачены!

Подразумевается, что Реплика хранения тесно интегрирована и является одной из основных технологий поддержки устойчивой среды отказоустойчивой кластеризации. Фактически, весь графический интерфейс управления Репликой хрпанения размещается внутри программного обеспечения Диспетчера отказоустойчивого кластера - но, конечно, также настраивается и через PowerShell - поэтому убедитесь что вы рассмотрели для своей среды возможность "сработаться" для отказоустойчивой кластеризации и реплики хранения.

Непосредственно подключаемые пространства хранения

Имеется ещё одно предложение внутри Windows Server 2016, связанное с хранением и кластеризацией, и оно будет очень важным для всех, у кого имеется потребность в хранении больших объёмов данных. Несколько лет тому назад мы получили возможность делать Горизонтально масштабируемые файловые серверы (SOFS), но при этом предоставляли интерфейс Windows Server, который проникал в большие дисковые пространства серверов, обычно требовал некоторого участия производителя в отношении именно этого сервера. Обычно мы настраеваем неким образом серверную часть SAS, обычно вовлекая в это дорогостоящие контроллеры SAN и некие виды полок JBOD, которые содержат все наши диски SAS. Ну, а теперь, если пожелаете, вы можете взять всё это известное вам на протяжении последних лет, на что вы тратили немалые средства и всё что вы учили про работу систем SAN/SAS и выбросить это в окошко!

Непосредственно подключаемые пространства хранения (Storage Spaces Direct) является технологией прямо внутри Windows Server 2016, которая берёт идею Пространств хранения (Storage Spaces) с отдельного сервера и расширяет её понятийный аппарат на множество серверов. Давайте представим себе два сервера - или три, или четыре, и так далее {Прим. пер.: на текущий момент общее число таких серверов ограничено значением 16} - причём каждый из этих серверов имеет внутри себя множество дисков. Эти диски могут быть какими угодно. Это могут быть высокопроизводительные SAS диски {Прим. пер.: или даже NVMe}, или же они могут быть простыми дисками SATA, которые вы можете иметь повсеместно. Применяя PowerShell или Ситемный центр (System Center) вы можете собрать всё это в единый кластер, настроить Непосредственно подключаемое пространство хранения, а затем создавать пулы данных, которые совместно используют пространство всех имеющихся жёстких дисков, которые подключены ко всем вашим серверам. Непосредственно подключаемое пространство хранения на самом деле является флагманом нового подхода Программно управляемых хранилищ Microsoft, причём они планируют интенсивно использовать его в наступающем будущем.

Что касается моего личного мнения, одной из самых крутых частей Непосредственно подключаемых пространств хранения в нашем пути следования является то, что после того, как вы применили его везде где можно и вдруг внезапно осознаёте что у вас заканчивается свободное пространство, вы просто добавляете ещё какое- то холичество устройств хранения. Как это сделать? просто добавьте ещё новый сервер, вставьте в него немного дисков и выполните простую команду PowerShell для добавления этого нового сервера в свой кластер. Существующий кластер расширится, включив в свой состав этот новый сервер, и все созданные вами пулы хранения и тома начнут расширяться автоматически!

Резервирование является критически важным компонентом для того способа, которым мы планируем строить серверную инфраструктуру в наши дни. Windows Server 2016 имеет некоторые мощные возможности построения прямо внутри себя, которые вы можете применять в ваших собственных средах, причем уже сегодня! Я надеюсь, что набрав дополнительную информацию как о Балансировке сетевых нагрузок, так и об отказоустойчивой кластеризации, вы получите возможности расширения своей организации применяя эти методы и расширяя пределы бесперебойной работы ваших служб. На мой взгяд, если и имеется какой- либо путь продолжения данной главы, так это использование отказоустойчивой кластеризации для того чтобы ваши виртуальные машины применяли резервирование по множеству серверов Hyper-V. Это настолько мощное расширение любой инфраструктуры виртуальных машин, что оно буквально изменит способ вашей работы и предоставит вам некий душевный покой, который вы даже не могли себе представить возможным в некотором мире, имеющим цель работы в течение 99.999% времени.
